Style NO. :

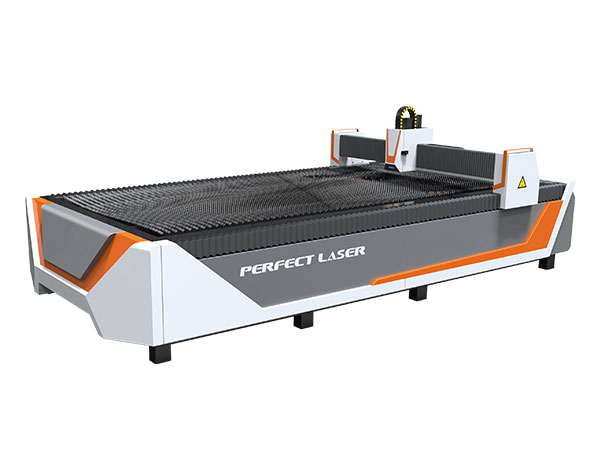

此款等離子切割機采用了重型機床設計，并結合了等離子切割的高速度和對厚板加工需要的重型機器穩定性，有較好的剛性和持久的穩定性，在切割1-20毫米的較厚鋼鋁材料中具有顯著優勢。同時，配備了自動高度調節系統，提高了工作效率，節約了成本。
1.產品工作面積:1.5*3M,效果切割厚度:5MM, 最大切割厚度:20MM
2.加工材料:冷扎板、不銹鋼板、鍍鋅板、銅板、鋁板等金屬薄板。
3.產品是針對金屬薄板切割而專門研發生產的，切割精度及效果已達到了行業的要求。
4.支持AI、DXF、PLT、等圖形數據格式，接受MasterCam、Type3、文泰等軟件生成的國際標準G代碼。
5.數控系統使用了目前先進的集成模塊的控制方式，保證了設備在高精度、高穩定性的狀態下可靠的運行。
6.自動計算切割割縫補償，減少加工數據制作時間，確保加工圖形尺寸準確。
7.自動優化加工順序，同時還可以手工調整，減少加工時間，提高加工效率。
8.特殊斷點、斷電處理，加工過程可以沿軌跡前進、回退、靈活處理加工過程遇到的斷弧、斷電情況。
9.系統調入圖形圖像數據后，可進行排版編輯（如縮放、旋轉、對齊、復制、組合、拆分、光滑、合并等操作）。
10.增加了前后臺可同時進行的輸出和編程操作以及加工面積邊框預切功能。
11.自動起孤，自動調高系統，切割時隨鋼板高低不平而自動調高的功能，保證切割時割炬與鋼板的距離一致，從而保證了切割質量。
應用材料：異形碳鋼、錳鋼、不銹鋼、有色金屬（不銹鋼、鋁、銅、鈦、鎳）等金屬材料的大、中、小型板材。
應用領域：造船工業、重型機械、石油化工、電力裝備、鍋爐制造、機械制造、航空航天、車輛制造。
|
型號
|
PE-CUT-A3
|
||
|
項 目
|
可達指標
|
||
|
有效切割寬度（㎜）
|
軌距寬度-1500
|
||
|
有效切割長度（㎜）
|
軌距長度-3000
|
||
|
等離子切割厚度
|
1-20mm
|
||
|
割炬升降行程（㎜）
|
60mm
|
||
|
整機運行速度（mm/min）
|
50-45000mm/min
|
||
|
設定速度誤差（％）
|
≤±5％
|
||
|
自動調高精度（MM）
|
≤±1.0mm
|
||
|
整機重量
|
550KG
|
||
|
縱向直線精度
|
±0.2mm/10m
|
||
|
直線重復精度
|
±0.4mm/10m
|
||
|
導軌安裝精度
|
導軌側面直線度：0.5mm/10000mm
導軌縱向軌面與水平面平行度：±0.5mm/10000mm
|
||
|
走位精度
|
0.1㎜
|
A）設備整機定位精度、重復精度:符合JB/T5102-1999標準
B）切割尺寸精度、切面質量:符合JB/T10045.3-1999標準
|
|
|
直線度
|
0.2㎜
|
||
|
圓 度
|
0.2㎜
|
||
|
對角線差
|
0.3㎜
|
||
|
重復定位精度
|
0.5㎜
|
||
|
機器劃線精度
|
≤0.5mm
|
|
|
|
切割表面質量(粗糙度)
(選σ=25板材)
|
|
RZ(um)=70+1.2a
目測:粗糙度12.5
|
|
|
工作環境溫度
|
-20℃-50℃
|
||
|
相對濕度
|
＜90%無冷凝
|
||
|
周邊環境
|
通風，無較大沖擊
|
||
|
電源電壓
|
3×380v±10% 220v±10%
|
||
|
電源頻率
|
50Hz
|
||
|
輸入功率
|
機器9KW
|
||
|
接地類型
|
集中直接式
|
||
